8.1通訊功能概述

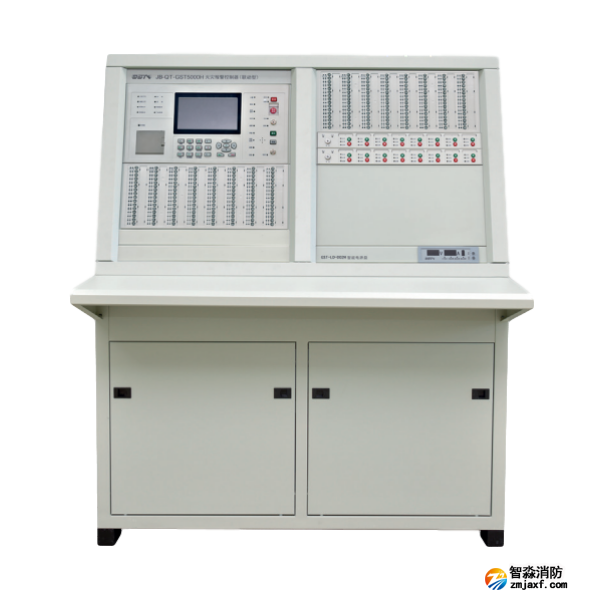

GST9000控制器通過與不同功能的網卡聯接可以實現GST系列控制器間的聯網；通過公用電話網完成與遠程監控設備的連接實現城市火災報警監控網絡；也可與建筑內中央監控中心的CRT顯示系統聯接完成圖形化監控即系統集成控制等功能?？刂破鲗?duì)通訊卡運行狀態進行實時監測，實現即插即用。
8.2通訊卡結構特征
控制器可提供三種通訊卡：本地網卡（Local Network Card）及監控網卡（Monitor & Control Card）。通訊卡通過金手指與控制器相聯接，其側面結構示意圖如圖8-1所示。
圖8-1
說明：
?本地聯網卡外接線端子在控制器主機上。
?RS-232接口與CRT相連。
8.3通訊系統的連接
8.3.1GST控制網絡的連接
組成GST控制網絡的各控制器本地網卡的總線端子均接入RS-485網絡總線，總線采用截面積≥1.0m2的雙絞線，且總線的總長度應≤1km。
可采用GST-NET100遠距聯網接口，使網絡中每2臺控制器間的總線距離延長到4km。
8.3.2CRT的連接
控制器監控網卡提供了一個標準九針RS-232接口。
當構成CRT系統時，RS-232接口通過三芯屏蔽線與上位控制計算機（PC機）相連接構成CRT顯示系統。應注意：
?連接線更大距離≤15米。
?屏蔽線屏蔽層接大地。
?計算機機殼接大地。
8.3.3電話線遠程網絡的連接
控制器可使用本地網卡連接GST-NET200電話線聯網接口，以通過公用電話網絡實現多控制器的聯網。
8.4GST控制網絡
GST控制網絡是GST系列控制器專用網絡，可實現GST系列控制器之間的網絡連接，完成對網絡中所有設備的監視與控制。
8.4.1網絡構成簡介
GST網絡系統采用主從式的網絡結構，網絡拓?fù)浣Y(jié)構如圖8-2所示。
圖8-2
每臺控制器均可以組建多條網絡，每條網絡最多可實現32臺控制器聯網。
8.4.2網絡功能
GST網絡系統適用于分布式建筑群，每個建筑體相對獨立，同時又需要信息交互或集中監控。
GST網絡系統可完成網絡中各控制器間的信息交換，這些信息包括：系統內的任一控制器所聯接的外部設備發生的火警、反饋、故障等信息；任一控制器對網絡中所連接設備發出的啟動、停動等控制命令信息。因此，網絡中的每一臺控制器均可完成對網絡信息的顯示和對網絡中任意設備的控制。網絡控制器對網絡現場設備的控制包括兩種方式：一種是手動啟動方式，一種是自動聯動方式。手動啟動方式即通過任意一臺控制器的手動盤或控制鍵盤均可啟動網絡中的任意一個現場設備；自動聯動方式即當網絡中的火警信息滿足任意一臺控制器所存儲的聯動公式時，該控制器將發出自動啟動對應現場設備的控制命令。正因?yàn)槿绱?，在GST系列控制器網絡系統設備定義中千萬要注意不能出現不同設備具有相同二次碼的情況，以免出現誤啟動。
控制器接入本地網卡后便進入聯網狀態，當控制器通過此卡相互連接起來時，便構成GST網絡系統。通過控制器的本地網卡不僅可以完成GST500/GST5000控制器間的網絡連接，也可實現與GST200、GST100控制器的網絡連接，實現聯網控制。
8.4.3組網方式
1．GST聯網方式設置
要完成GST系列控制器聯網，首先必須對接入網絡的控制器進行網絡地址設置，每臺控制器均有一個的地址，且其地址號范圍為1~32。設置過程如下：
在圖5-1界面下，選擇“6、網絡設置”菜單，如圖8-3所示。
圖8-3
在圖8-3所示界面下，選擇“2. GST聯網設置”，如圖8-4。
圖8-4
若輸入的網絡地址為01，即為主機，則屏幕提示該條網絡上的聯網控制器總數。輸入聯網總數后確認，返回圖8-3所示界面。
在8-3所示界面中選擇“1. 網絡信息設置”，可對網絡信息顯示方式、網絡命令接收方式和網絡命令發送方式進行設置，如圖8-5。
圖8-5
?網絡信息顯示-允許：控制器接收并顯示網絡上傳來的火警、故障、恢復、延時、自檢等網絡信息；
?網絡信息顯示-禁止：控制器不接收不顯示網絡上傳來的火警、故障、恢復、延時、自檢等網絡信息；
?網絡命令接收-允許：控制器接收網絡上傳來的啟動、停動、屏蔽、取消屏蔽等網絡命令，并執行這些命令；
?網絡命令接收-禁止：控制器不接收、不執行網絡上傳來的啟動、停動、屏蔽、取消屏蔽等網絡命令；
?網絡命令發送-允許：控制器向網絡上發送在本機執行的啟動、停動、屏蔽、取消屏蔽等網絡命令；
?網絡命令發送-禁止：控制器不向網絡上發送在本機執行的啟動、停動、屏蔽、取消屏蔽等網絡命令；
輸入完成后按“確認”鍵后保存網絡信息設置。
2． 單監控中心組網方式
單監控中心組網方式是指GST網絡系統中只有一臺控制器全部顯示整個網絡的所有火警、動作、故障及啟動/停動信息，監控人員僅監控此臺控制器便可了解整個網絡系統的運行情況。
3． 多監控中心組網方式
當有多于一臺的控制器顯示整個網絡的所有火警、動作、故障及啟動/停動信息時，稱為多監控中心組網方式。
采用何種組網方式可據聯網系統監控區域的結構和用戶要求而定。
8.5GST網絡系統應用示例
本示例是由三臺控制器（分別位于1、2、3號樓區）組成的單監控中心式GST網絡系統。三臺控制器均接入本地網卡后，將各控制器通過此卡連接起來構成GST網絡系統。網絡連接后，將三臺控制器的地址分別設置為01、02或03（參照8.4.3節），且將控制器均設置為“顯示”狀態。
三臺控制器所連接的部分外部設備及存儲的部分聯動公式（手動盤鍵號定義）如表3所示。
表3
控制器 外部設備 聯動公式（手動盤鍵號定義）
用戶碼 設備類型
01 011001 訊響器 6號鍵用于啟動022032號排煙機
02 022026 點型感煙探測器 02202603+02202703+02202803=
01100113 00 02203013 00
022027 點型感煙探測器
022028 點型感煙探測器
022030 訊響器
022032 排煙機
03 02202603+02202703+02202803=
02203219 30
?現2號樓區的點型感煙探測器022026、022027報警。此時02號控制器將顯示本機報警信息，由于01、03號控制器為“顯示”狀態，其也將顯示該報警信息，實現網絡信息顯示。
?由于點型感煙探測器022026、022027報警滿足了02號控制器內的聯動公式，則位于1號樓區監控中心的011001訊響器及位于2號樓區的022030號訊響器將立即動作。
?此時如果監控中心值班人員在崗，將會根據顯示的報警信息按下控制器01的第6號手動盤按鍵來手動啟動位于2號樓第2層樓的022032號排煙機，實現網絡啟動控制操作。
?由于點型感煙探測器022026、022027報警也滿足了03號控制器內的聯動公式，如果監控中心的值班人員未在崗或在火警發生的30秒內未手動啟動022032號排煙機，此時控制器03將自動聯動022032號排煙機動作。
8.6CRT顯示系統
控制器接入監控網卡后即可與控制計算機連接實現圖形化的監視與控制。
8.6.1 功能介紹
CRT顯示系統可通過上位控制計算機完成與火災報警控制器相同的顯示和控制操作（包括設備檢查、記錄檢查、聯動檢查、隔離、釋放、啟動、停動、設備定義、聯動編程等操作），并提供圖形界面，使用戶直觀的了解系統設備狀況，并可對設備進行便捷的控制。
8.6.2 設置及操作
控制器接入監控網卡、與控制計算機正確連接并完成設置后，便可進行CRT顯示系統操作了。一臺CRT可最多和99臺火災報警控制器相連構成CRT系統，每臺控制器有一個的地址，要求地址設置從1開始連續設置。
在圖8-3所示界面下選擇“3. CRT通訊設置”，可設置控制器代號，如圖8-6。
圖8-6
關于CRT顯示系統部分的操作，請參見“GSTCRT2001彩色顯示系統使用說明書”。
8.7火災顯示盤漢字下載
本控制器為火災顯示盤提供了漢字下載功能，在圖5-1“7、工作方式”按鈕左側漢字輸入?yún)^(qū)，輸入要下載的漢字后，點擊“4、下載漢字”即可完成漢字下載。
