水幕系統、防火分隔水幕、防護冷卻水幕的區別及應用？

雨淋系統和水幕系統是自動噴水滅火系統開式系統最重要的兩個子系統，前文關于雨淋系統已經有過介紹，詳見——雨淋系統、雨淋報警閥、雨淋噴頭的區別及應用？此篇以水幕系統展開探討！

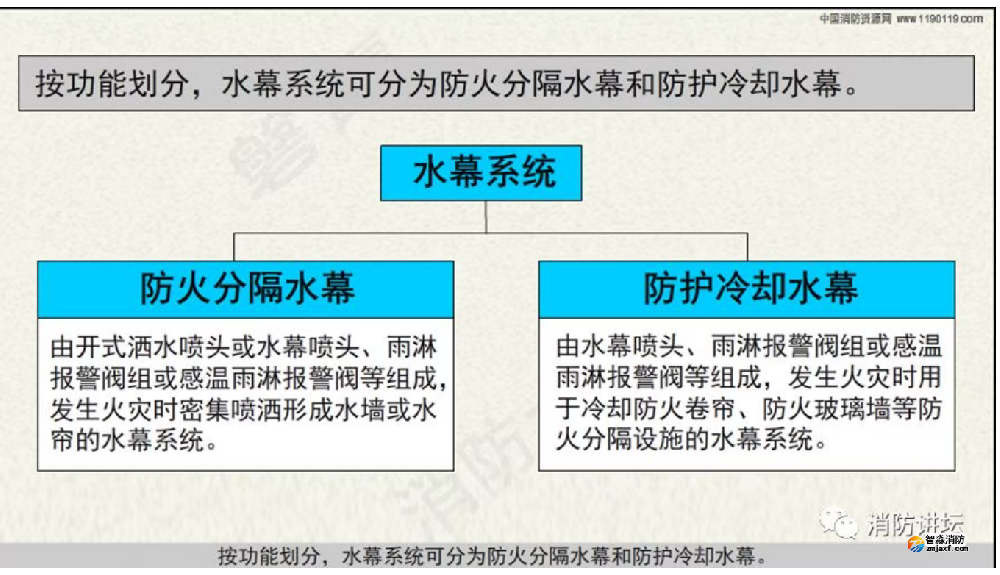

水幕系統也有兩個重要分支，即防火分隔水幕和防護冷卻水幕，以下先通過術語了解一下！

根據《自動噴水滅火系統設計規范》 GB50084-2017 >術語可知：

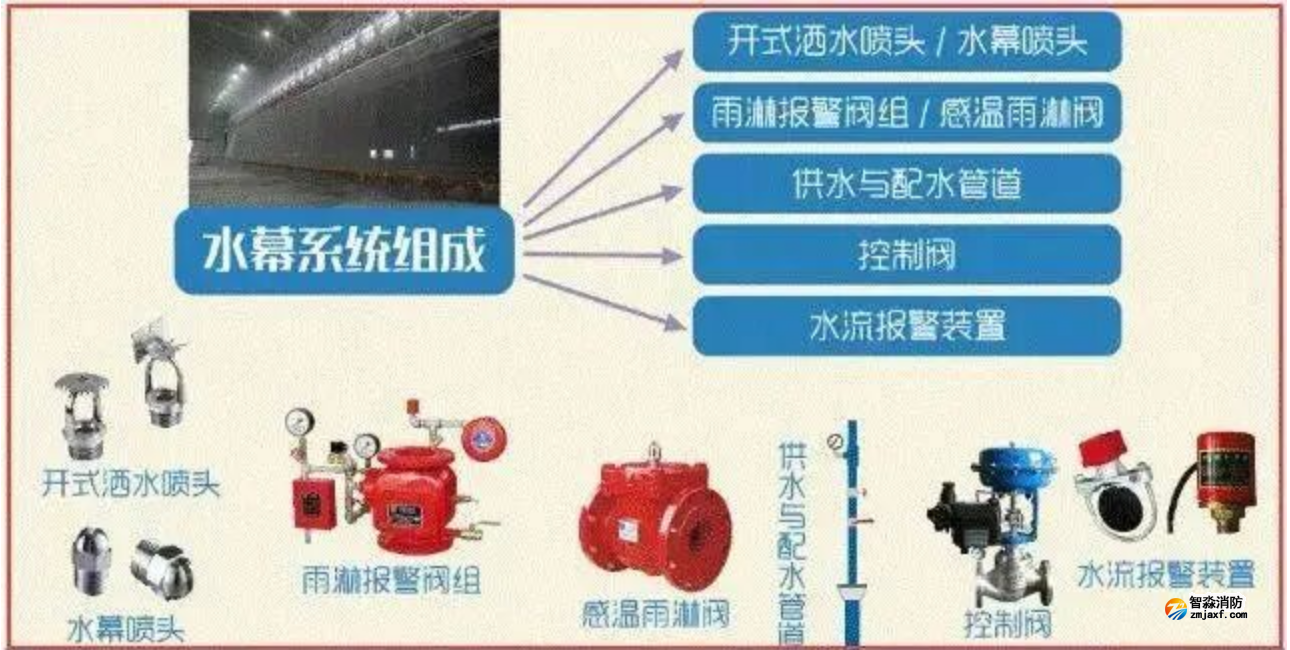

防火分隔水幕是指由開式灑水噴頭或水幕噴頭、雨淋報警閥組或感溫雨淋報警閥等組成，發生火災時密集噴灑形成水墻或水簾的水幕系統。

水幕系統的核心原理可以概括為：利用水的物理特性，通過特定的系統組件和控制方式，實現“隔離”與“冷卻”兩大功能。

下面我將水幕系統作為一個整體闡述其通用工作原理，然后分別解析防火分隔水幕與防護冷卻水幕的功能實現原理。

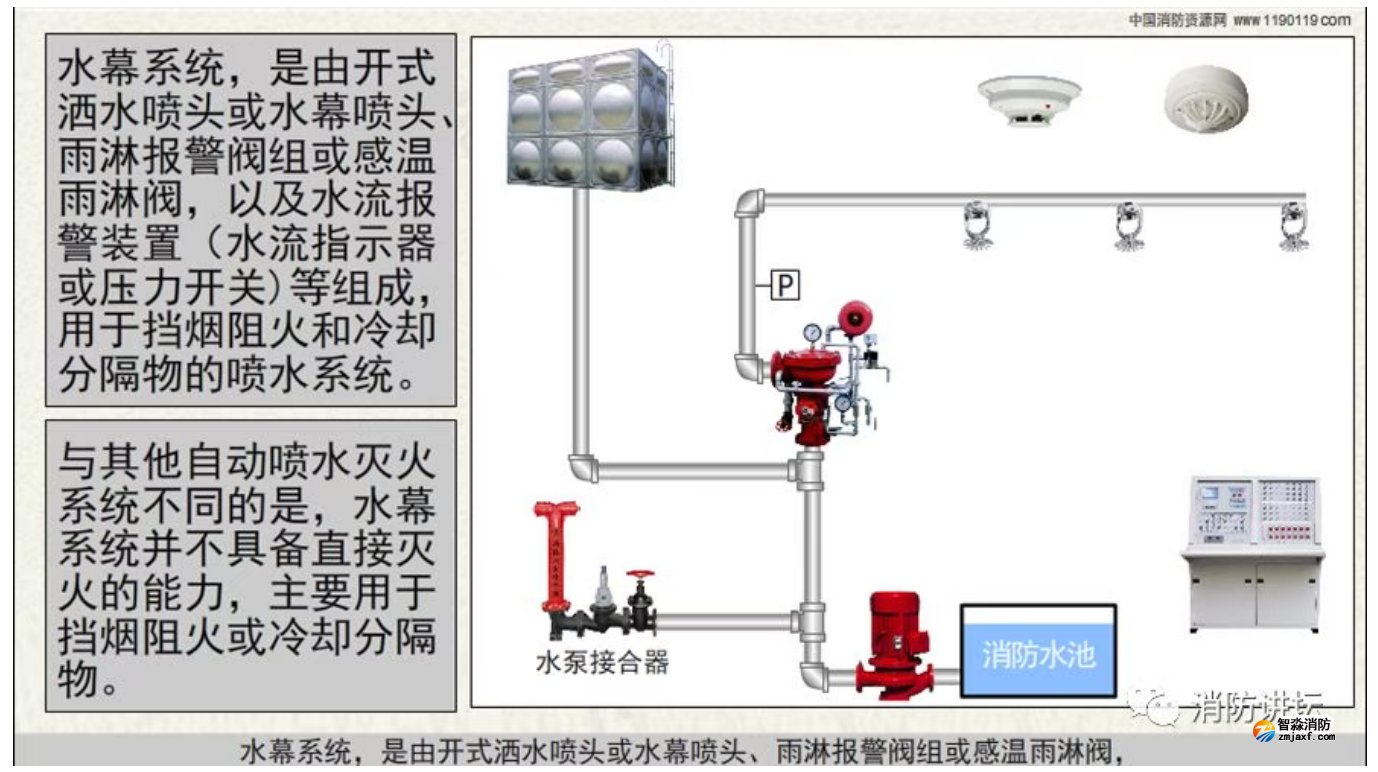

一、水幕系統（總類）的基本工作原理

水幕系統的運作是一個“感知-決策-執行”的自動化過程，其原理基于以下三個核心環節的協同：

感知與觸發（感）

火災探測器（如煙感、溫感、火焰探測器）或手動報警裝置，是系統的“眼睛”。它們第一時間感知到火災信號（煙霧、溫度驟升、明火）。

決策與控制（控）

探測信號傳送至消防聯動控制器，控制器做出“決策”，發出指令；指令作用于系統的關鍵閥門——雨淋報警閥組。這個閥如同一個“水閘”，平時靠水壓差保持關閉。接到指令后，其電磁閥或其它驅動裝置迅速動作，將雨淋閥完全打開。

執行與生效（用）

閥門打開后，來自消防水泵和供水管網的水，瞬間、無阻礙地涌向與閥門連接的所有開式噴頭；水從噴頭中噴灑出來，形成設計要求的特定水幕形態（水簾或水霧）。

水的物理作用生效：冷卻降溫：水噴灑到物體表面或穿過熱煙氣時，吸收大量熱量并汽化，帶走熱能；隔絕輻射熱：形成的水幕/水簾能有效反射、散射和吸收火焰發出的強烈熱輻射；稀釋氧氣與阻隔：水蒸氣能局部稀釋空氣中的氧氣濃度，并物理性阻擋火焰和高溫?zé)煔庵苯油ㄟ^。

關鍵點：水幕系統是開式系統，這意味著一旦啟動，所有噴頭同時噴水，旨在瞬間形成完整、連續的保護屏障，這與閉式噴淋系統“哪里著火噴哪里”的局部滅火邏輯完全不同。

二、兩種主要水幕的功能實現原理

在以上通用系統原理基礎上，防火分隔水幕與防護冷卻水幕通過不同的設計參數，實現了不同的功能目標。

1. 防火分隔水幕的原理

功能目標：“以水代墻”，形成一個可穿透但火焰和熱量無法逾越的臨時屏障。

實現原理：高強度、大水量、密集覆蓋——采用很高的噴水強度（≥2.0 L/(s·m)）和密集的噴頭布置（通常2-3排），確保噴灑出的水幕厚度足、連續性極好、水滴粒徑適中，如同一堵實心的“水墻”。

多層防護機制：物理阻擋——密集下落的水滴構成了實體屏障，直接阻擋火焰和高溫?zé)煔獾牧鲃勇窂剑?span style="color: #007aaa;">高效吸熱——大量水在穿過高溫區域時迅速吸熱汽化，大幅降低“水墻”另一側的溫度；輻射衰減——水幕能有效衰減、散射來自火源的熱輻射，保護后方區域免受熱輻射引燃。

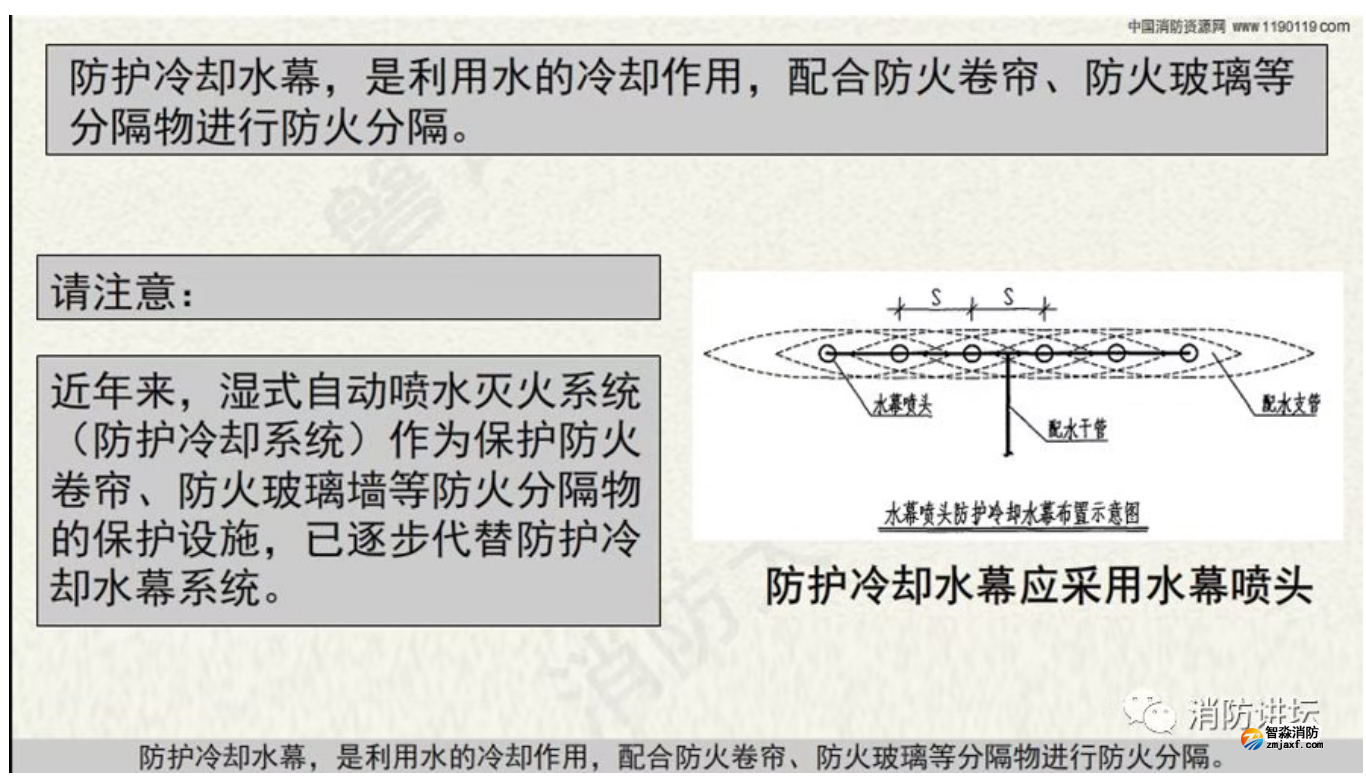

2. 防護冷卻水幕的原理

功能目標：“主動降溫”，確保防火分隔物（如防火卷簾、防火玻璃）自身在火災中不會因過熱而失效。

實現原理：定向噴灑、持續冷卻——噴頭（通常單排布置）將水直接、均勻地噴灑到被保護物體（如防火卷簾）的整個受火表面，形成一層流動的水膜；持續吸熱保障性能——這層水膜通過持續不斷地吸收分隔物表面從火場傳導和輻射來的熱量，并蒸發帶走熱量，從而將分隔物本體的溫度始終控制在其耐火材料所能承受的臨界溫度以下（例如，防止卷簾的金屬結構在高溫下變形、失去支撐力），保證其完整性和隔熱性能達到設計的耐火極限時間。

核心原理總結與類比

系統觸發原理：三者相同，都是“火災探測 → 聯動開啟雨淋閥 → 所有噴頭同時噴水”。

功能實現原理：

防火分隔水幕：像一個消防水簾洞，原理在于創造一道高強度、連續的水屏障，核心是“隔”。

防護冷卻水幕：像給設備穿上了一件不斷流水循環的“冷卻水衣”，原理在于持續、定向的吸熱冷卻，核心是“護”。

水幕系統是建筑消防中用于隔離和冷卻的關鍵設施，其核心在于阻隔火勢蔓延而非直接滅火。下面通過表格快速把握防火分隔水幕與防護冷卻水幕的核心差異，并了解另一種常見的防護冷卻系統。

應用場景與選擇要點

防火分隔水幕：主要用于因功能或工藝需要無法設置實體防火墻或防火卷簾的大開口，例如劇場舞臺口、大型展廳的分隔區域。需要注意的是，規范通常不推薦其作為民用建筑防火分區的首選分隔設施，因其用水量巨大，且不宜用于尺寸超過15米（寬）× 8米（高）的開口（舞臺口等特殊情況除外）。根據《自動噴水滅火系統設計規范》 GB50084-2017 >4.3.3 防護冷卻水幕應直接將水噴向被保護對象；防火分隔水幕不宜用于尺寸超過15m（寬）×8m（高）的開口（舞臺口除外）。

防護冷卻水幕與防護冷卻系統：這兩者都用于冷卻防火卷簾、防火玻璃墻等防火分隔設施，以維持其在火災中的完整性和隔熱性。它們的主要區別在于系統類型和適用高度：防護冷卻水幕為開式系統，適用于保護高度可能超過8米的場合；而防護冷卻系統為閉式系統，適用于保護高度不超過8米的場合，且在設計用水量上通常更具優勢。因此，在實際選型中，保護高度是一個關鍵的決策因素。

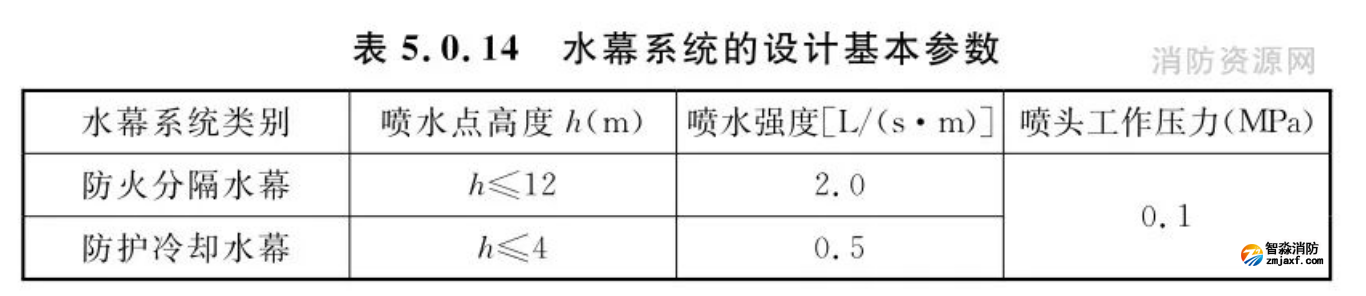

水幕系統的設計參數要求？《自動噴水滅火系統設計規范》 GB50084-2017 >5.0.14 水幕系統的設計基本參數應符合表 5.0.14的規定：

注：1 防護冷卻水幕的噴水點高度每增加1m，噴水強度應增加0.1L/（s·m），但超過9m時噴水強度仍采用1.0L/（s·m）。2 系統持續噴水時間不應小于系統設置部位的耐火極限要求。3 噴頭布置應符合本規范第7.1.16條的規定。

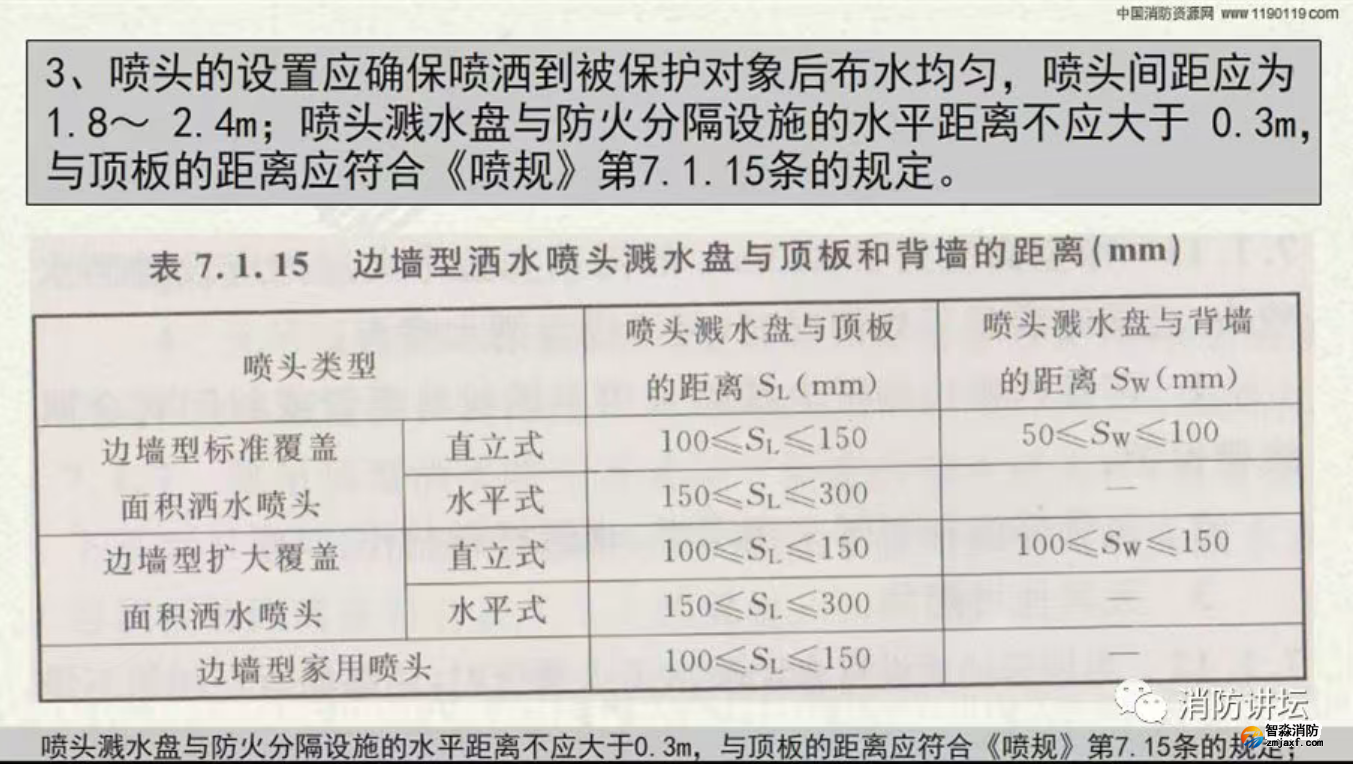

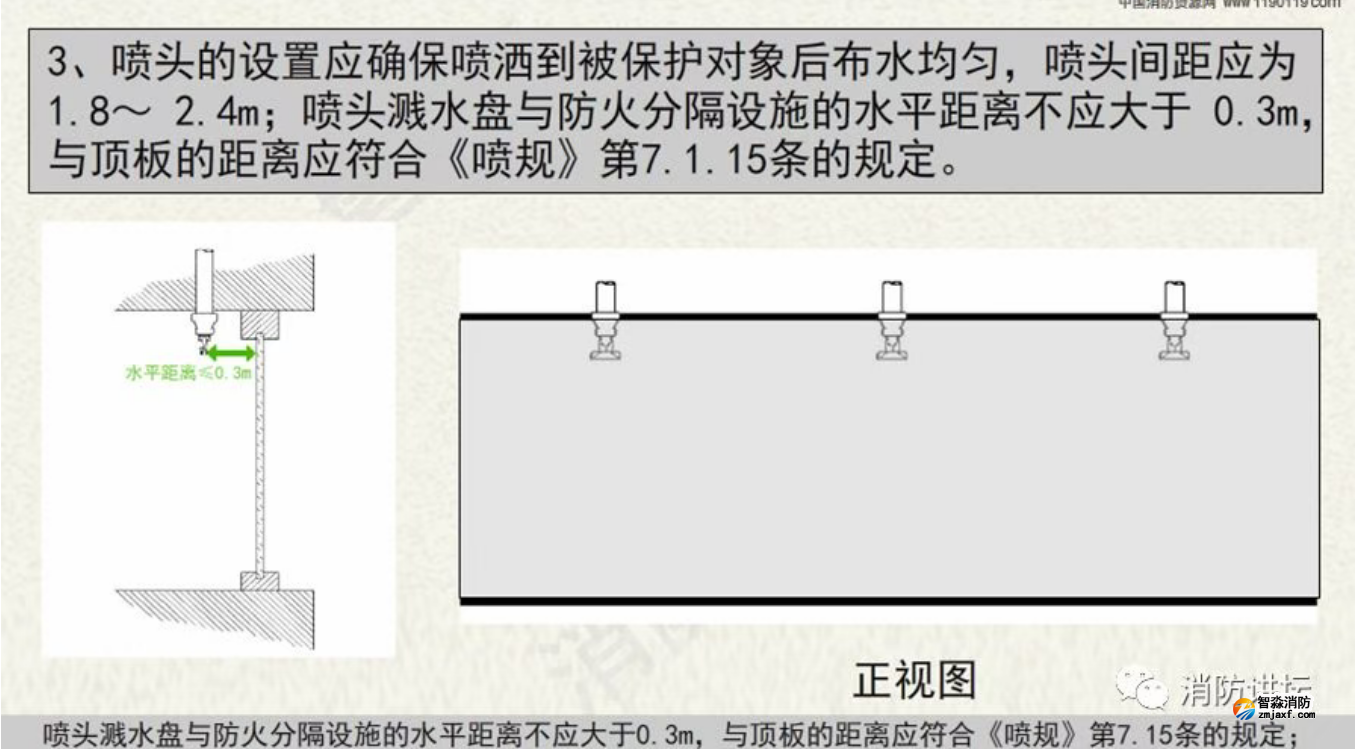

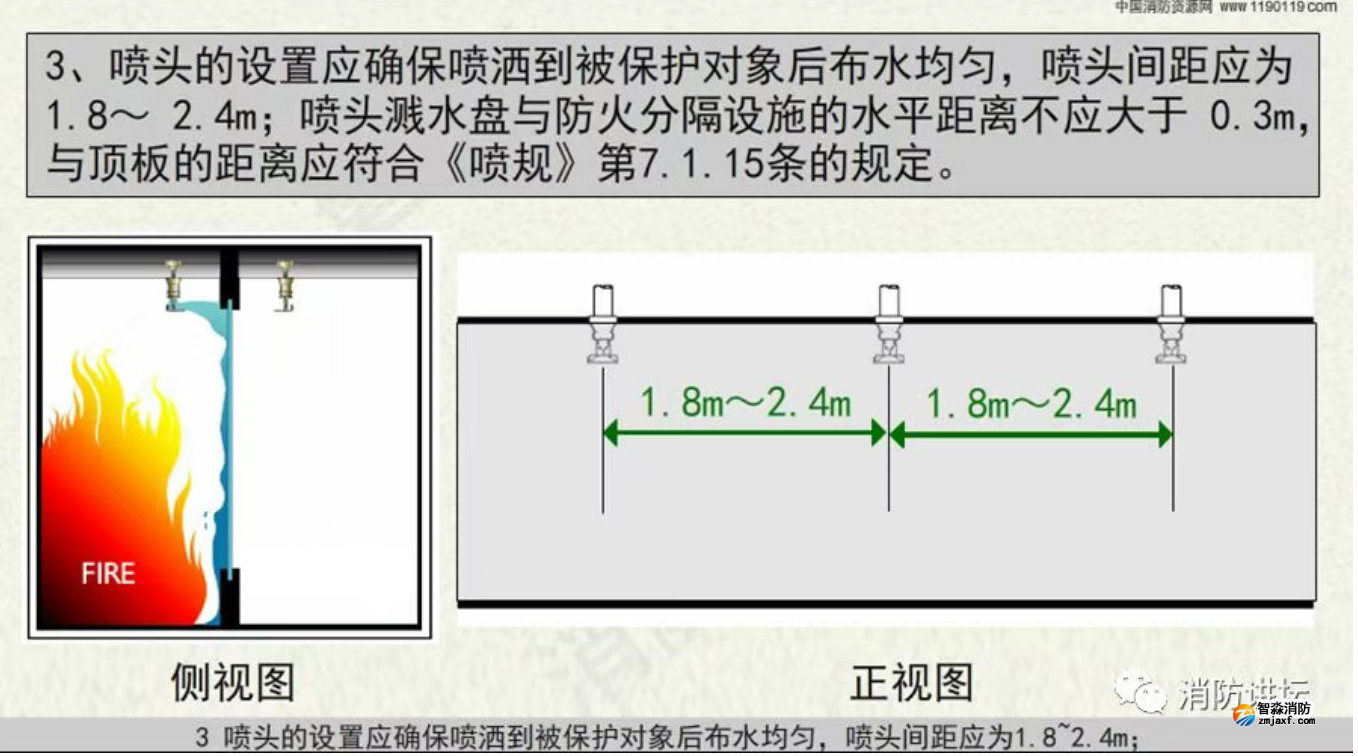

5.0.15 當采用防護冷卻系統保護防火卷簾、防火玻璃墻等防火分隔設施時，系統應獨立設置，且應符合下列要求：1 噴頭設置高度不應超過8m；當設置高度為4m~8m時，應采用快速響應灑水噴頭；2 噴頭設置高度不超過4m時，噴水強度不應小于0.5L/（s·m）；當超過4m時，每增加1m，噴水強度應增加0.1L/（s·m）；3 噴頭設置應確保噴灑到被保護對象后布水均勻，噴頭間距應為1.8m~2.4m；噴頭濺水盤與防火分隔設施的水平距離不應大于0.3m，與頂板的距離應符合本規范第7.1.15條的規定；4 持續噴水時間不應小于系統設置部位的耐火極限要求。（注意此條款1、2、4已廢止，《設施通規》已有新規定，如下）

根據《消防設施通用規范》 GB55036-2022 >4.0.4 自動噴水滅火系統的持續噴水時間應符合下列規定：1 用于滅火時，應大于或等于1.0h，對于局部應用系統，應大于或等于0.5h；2 用于防護冷卻時，應大于或等于設計所需防火冷卻時間；3 用于防火分隔時，應大于或等于防火分隔處的設計耐火時間。

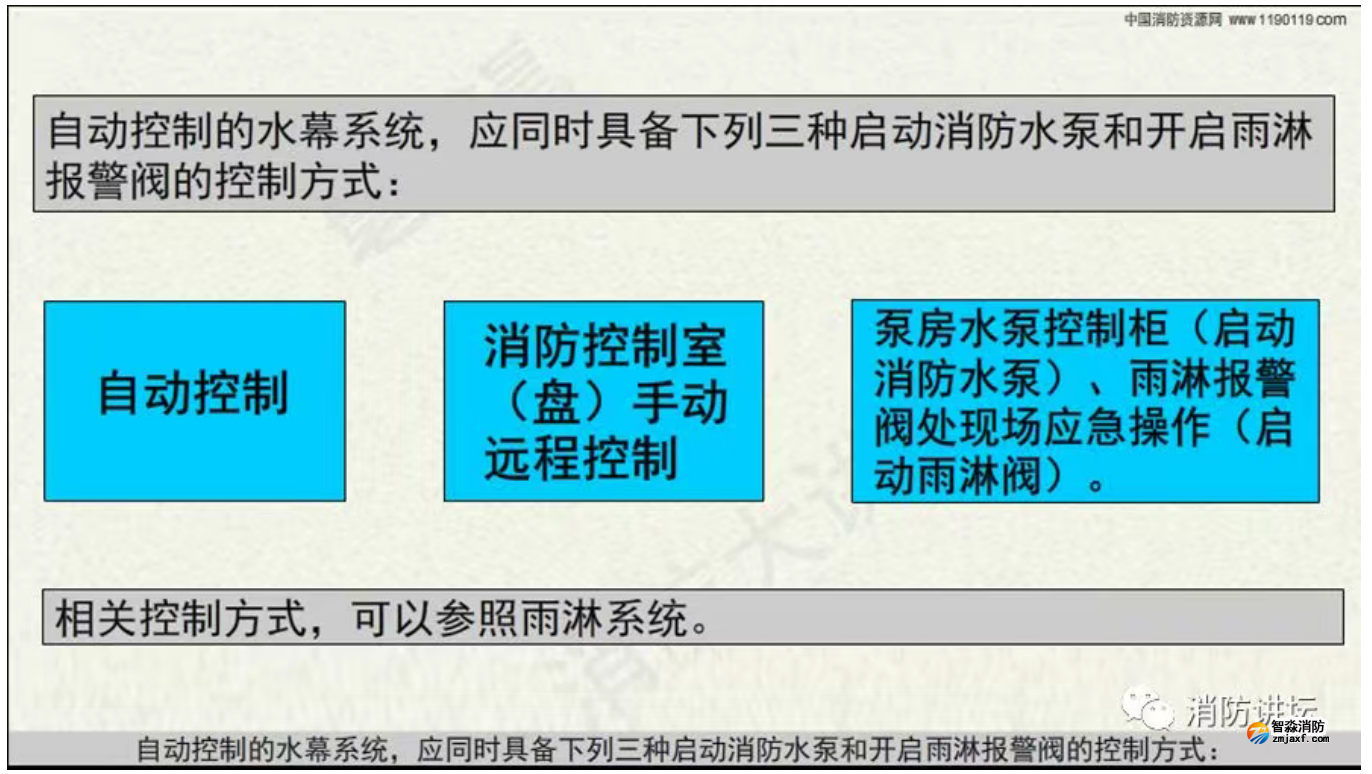

水幕系統的控制方式要求？根據《自動噴水滅火系統設計規范》 GB50084-2017 >11.0.7 預作用系統、雨淋系統和自動控制的水幕系統，應同時具備下列三種開啟報警閥組的控制方式：1 自動控制；2 消防控制室（盤）遠程控制；3 預作用裝置或雨淋報警閥處現場手動應急操作。

核心區別總結與注意事項

簡單來說，防火分隔水幕的核心作用是充當“水防火墻”，進行主動分隔；而防護冷卻水幕則是為已有的防火分隔設施穿上“水做的防護服”，進行被動冷卻保護。

在選擇和應用時，請務必記住以下幾點：

實體分隔優先：建筑防火分區應優先采用防火墻、防火卷簾等實體分隔構造。水幕系統（尤其是防火分隔水幕）是在確實無法設置實體分隔時的替代方案。

水量與經濟性：水幕系統（特別是防火分隔水幕）的設計用水量很大，會顯著增加消防水池的建造成本和占地面積，需要綜合考量。

持續噴水時間：無論是哪種水幕系統，其持續噴水時間都不應小于其所保護部位所需的耐火極限要求。（上述通規要求）
